鎢針常見(jiàn)缺陷及解決方案
作為鎢針制造商，中鎢智造在長(zhǎng)期材料制備與應(yīng)用服務(wù)過(guò)程中發(fā)現(xiàn)，鎢針在TIG（Tungsten Inert Gas）焊接、等離子放電及精密電子加工等工況下，雖然具備約3410℃高熔點(diǎn)與穩(wěn)定導(dǎo)電性能，但在高溫、電弧沖擊及氣氛波動(dòng)環(huán)境中，仍不可避免地會(huì)出現(xiàn)多種典型缺陷。
從生產(chǎn)與應(yīng)用反饋來(lái)看，鎢針的性能穩(wěn)定性不僅取決于材料本身，還與加工工藝及實(shí)際使用條件密切相關(guān)。以下內(nèi)容基于中鎢智造的制造經(jīng)驗(yàn)與應(yīng)用數(shù)據(jù)，對(duì)常見(jiàn)缺陷進(jìn)行系統(tǒng)歸納與說(shuō)明。

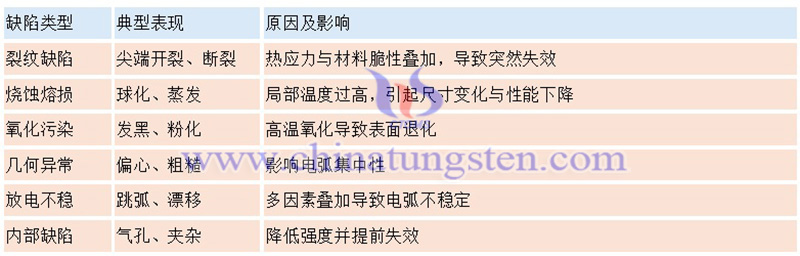

在實(shí)際出廠檢驗(yàn)及客戶端應(yīng)用反饋中，中鎢智造將鎢針常見(jiàn)問(wèn)題歸納為以下幾類，這些問(wèn)題會(huì)直接影響電弧穩(wěn)定性及使用壽命。

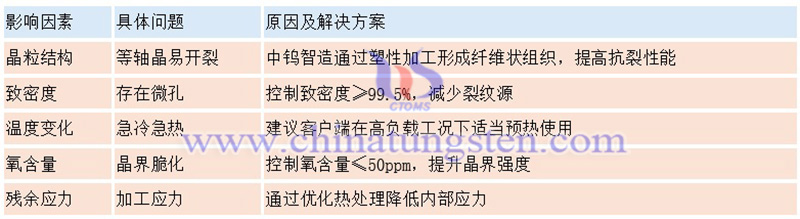

在中鎢智造的質(zhì)量分析中，裂紋是導(dǎo)致鎢針失效的主要原因之一，尤其在高負(fù)載或頻繁啟停工況下更為明顯。這類缺陷通常由微觀缺陷逐步擴(kuò)展而來(lái)，最終表現(xiàn)為宏觀斷裂。從材料角度分析，鎢在200–500℃范圍內(nèi)存在明顯的韌脆轉(zhuǎn)變（Ductile-to-Brittle Transition, DBT）。當(dāng)使用過(guò)程中存在快速加熱或冷卻時(shí)，內(nèi)部會(huì)產(chǎn)生較大的熱應(yīng)力。如果材料組織中存在晶粒粗大、氣孔或雜質(zhì)，這些區(qū)域會(huì)優(yōu)先成為裂紋源。

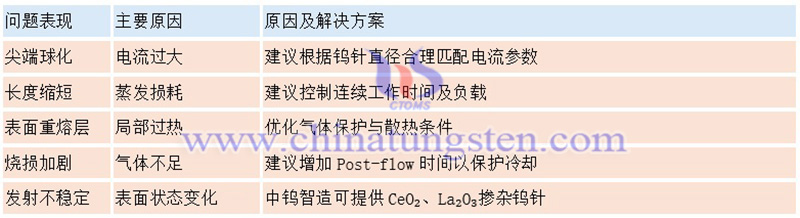

在實(shí)際應(yīng)用服務(wù)過(guò)程中，中鎢智造發(fā)現(xiàn)，鎢針尖端燒蝕是影響壽命的核心因素之一，尤其在高電流或長(zhǎng)時(shí)間連續(xù)工作條件下更為突出。電弧區(qū)域能量高度集中，尖端局部溫度可接近甚至超過(guò)鎢的熔點(diǎn)，從而產(chǎn)生熔化、蒸發(fā)及重凝固現(xiàn)象，導(dǎo)致幾何形狀發(fā)生改變。

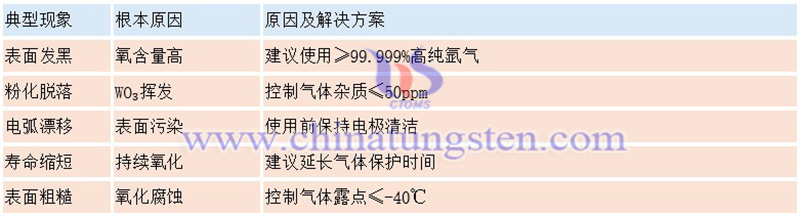

在售后服務(wù)過(guò)程中，中鎢智造發(fā)現(xiàn)，氧化問(wèn)題往往與使用環(huán)境密切相關(guān)。鎢在高溫下容易與氧反應(yīng)生成WO?（Tungsten Trioxide），該物質(zhì)具有揮發(fā)性，會(huì)持續(xù)消耗材料并破壞表面結(jié)構(gòu)。當(dāng)氣體純度不足或保護(hù)不連續(xù)時(shí)，該問(wèn)題尤為明顯。

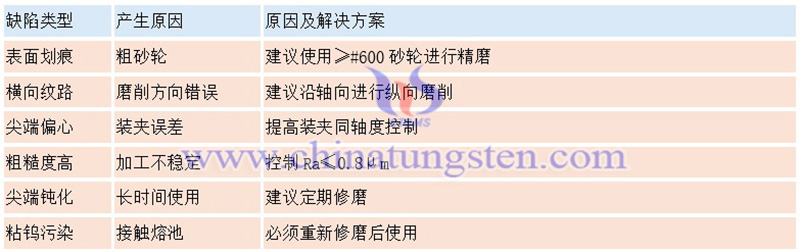

在客戶反饋中，中鎢智造發(fā)現(xiàn)，部分放電不穩(wěn)定問(wèn)題并非材料原因，而是由磨削方式或裝夾精度引起。鎢針的幾何形狀直接影響電子發(fā)射方向，因此尖端形貌與表面質(zhì)量對(duì)電弧穩(wěn)定性具有決定性作用。中鎢智造建議將尖端角度控制在20°–60°范圍內(nèi)，伸出長(zhǎng)度為直徑的2–3倍，以獲得更穩(wěn)定的電弧。

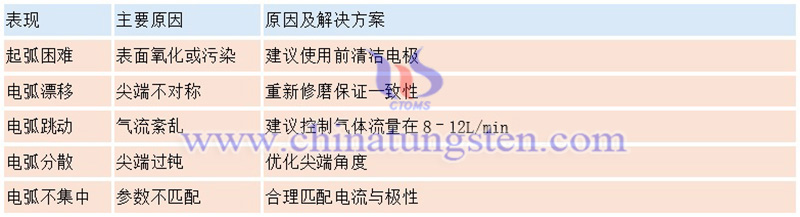

根據(jù)中鎢智造的現(xiàn)場(chǎng)技術(shù)支持經(jīng)驗(yàn)，放電不穩(wěn)定通常不是單一因素造成，而是材料狀態(tài)、幾何形狀及氣體與電參數(shù)共同作用的結(jié)果。

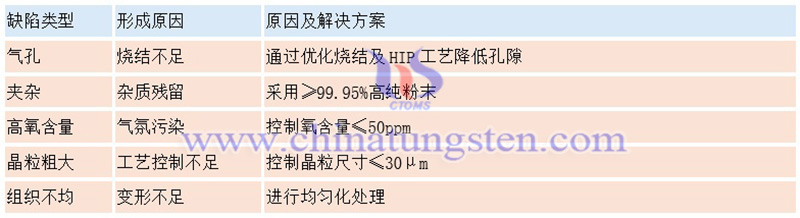

在生產(chǎn)控制過(guò)程中，中鎢智造將內(nèi)部質(zhì)量作為關(guān)鍵控制點(diǎn)之一。部分早期失效案例分析表明，氣孔、夾雜及高氧含量是影響壽命的重要因素。這些缺陷在顯微尺度存在，但在高溫使用過(guò)程中會(huì)迅速擴(kuò)展，最終影響整體性能。
中鎢智造基于長(zhǎng)期的制造與客戶服務(wù)經(jīng)驗(yàn)認(rèn)為，鎢針缺陷主要來(lái)源于材料脆性、高溫電弧作用及環(huán)境因素的共同影響。因此，在實(shí)際選型與使用過(guò)程中，需要從材料、制造工藝及終端應(yīng)用三個(gè)層面進(jìn)行系統(tǒng)性綜合控制，單一優(yōu)化手段難以從根本上解決問(wèn)題。
在材料方面，應(yīng)優(yōu)先選擇高純度、細(xì)晶粒及合理?yè)诫s體系的鎢針，以提升抗裂性能與電子發(fā)射穩(wěn)定性；在制造方面，應(yīng)重點(diǎn)確保組織均勻性與加工精度，減少內(nèi)部缺陷及幾何偏差；在使用方面，應(yīng)合理匹配電流、電壓及氣體保護(hù)條件，并通過(guò)規(guī)范的檢測(cè)與維護(hù)降低過(guò)程波動(dòng)。通過(guò)對(duì)裂紋、燒蝕、氧化及幾何問(wèn)題的協(xié)同控制，可顯著提升鎢針的放電穩(wěn)定性與使用壽命。中鎢智造建議從材料設(shè)計(jì)到終端應(yīng)用實(shí)施全流程優(yōu)化，是實(shí)現(xiàn)高可靠性鎢針應(yīng)用的關(guān)鍵路徑。
如有任何鎢針的設(shè)計(jì)、生產(chǎn)、需求、詢價(jià)等問(wèn)題，請(qǐng)聯(lián)系制造商：中鎢智造（廈門）科技有限公司
郵箱：sales@chinatungsten.com
電話：0592 5129696 / 0592 5129595
網(wǎng)址：m.baixiaosheng123.com
微信：
更多信息>>
